Как строили Виадук Мийо - самый высокий мост в мире

К одному из главных чудес индустриального мира Франции можно смело отнести знаменитый на весь мир мост Мийо, который является обладателем сразу нескольких рекордов. Благодаря этому гигантскому мосту, протянувшемуся над огромной долиной реки под названием Тар, обеспечивается бесперебойное и скоростное передвижение из Парижа к небольшому городку Безье.

Авторами проекта моста были французский инженер Мишель Вирложо, известный до этого проектом второго по протяжённости (на момент строительства виадука Мийо) вантового моста в мире — моста Нормандии, и английский архитектор Норман Фостер.Мост состоит из восьмипролетного стального дорожного полотна, поддерживаемого семью стальными колоннами. Дорожное полотно весит 36 000 тонн, имеет длину 2460 метров, ширину 32 метра и глубину 4,2 метра. Каждый из шести центральных пролётов имеет длину 342 метра, два крайних — по 204 метра длиной. Дорога имеет небольшой уклон в 3 %, спускаясь от юга к северу, и кривизну радиусом 20 километров, чтобы дать водителям лучший обзор.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

На момент строительства Виадук Мийо́ был самым высоким транспортным мостом в мире, одна из его опор имеет высоту 341 метр — немного выше, чем Эйфелева башня, и всего на 40 метров ниже, чем Эмпайр-стейт-билдинг в Нью-Йорке.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

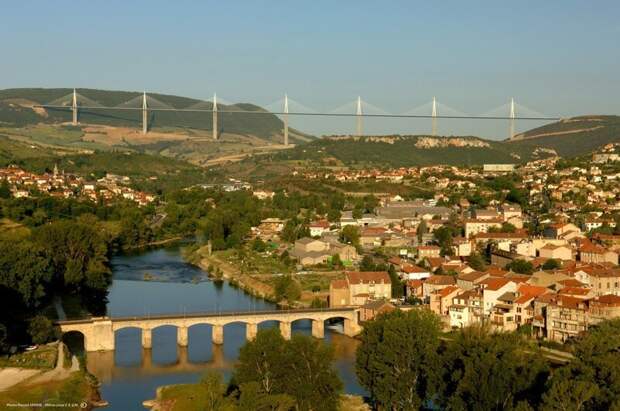

Мост Мийо, который можно по праву считать вершиной мастерства инженеров и архитекторов, пользуется популярностью среди путешественников, как одна из самых интересных достопримечательностей Франции. Во-первых, с него открывается роскошный вид на долину реки Тар, а во-вторых, он является одним из излюбленных объектов для современных фотографов. Фото моста Мийо, длина которого составляет почти два с половиной километра, а ширина 32 метра, выполненные лучшими и самыми авторитетными фотохудожниками, украшают многочисленные офисные здания и отели не только Франции, но и всего Старого Света.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

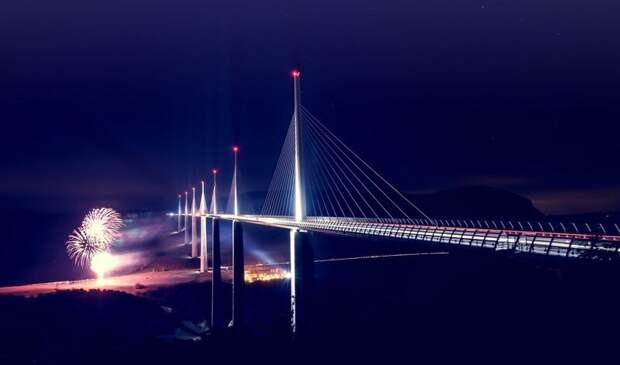

Особенно фантастическое зрелище мост представляет собой тогда, когда под ним собирается облачность: в этот момент кажется, будто виадук завис в воздухе и не имеет под собой ни одной опоры. Высота моста над землей в самой верхней его точке составляет чуть более 270 метров. Виадук Мийо был построен с единственной целью – разгрузить национальную трассу под номером 9, на которой в сезон постоянно образовывались огромные пробки, и туристы, путешествующие по Франции, а также водители грузовых автомобилей, были вынуждены часами простаивать в заторах.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как уже говорилось выше, мост, являющийся частью трассы под индексом А75, соединяет между собой Париж и город Безье, однако он довольно часто используется автомобилистами, которые едут в столицу страны из Испании и южной части Франции. Стоит отметить, что проезд через виадук, который «парит над облаками», является платным, что нисколько не влияет на его популярность среди водителей транспортных средств и гостей страны, приехавших посмотреть на одно из самых удивительных чудес индустриального мира.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Легендарный виадук Мийо, о котором знает каждый уважающий себя специалист по постройке мостов и который считается образцом технологического прогресса всего человечества, был разработан Мишелем Вирлажо и гениальным архитектором Норманом Фостером. Для тех, кто не знаком с работами Нормана Фостера, следует уточнить, что этот талантливый английский инженер, произведенный королевой Великобритании в рыцари и бароны, не только воссоздал, но и внес ряд новых уникальных решений в берлинский Рейхстаг. Именно благодаря его кропотливой работе, точно выверенным расчетам, в Германии в буквальном смысле из пепла был возрожден главный символ страны. Естественно, талант Нормана Фостера и сделал виадук Мийо одним из современных чудес мира.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Кроме архитектора из Великобритании, в работах над созданием самой высокой транспортной магистрали в мире приняла группа под названием «Eiffage», в которую входит знаменитая мастерская Эйфеля, которая разработала и построила одну из главных достопримечательностей Парижа. По большому счету, талант Эйфеля и сотрудников из его бюро возвел не только «визитную карточку» Парижа, но и всей Франции. В слаженном тандеме группа «Eiffage», Норман Фостер и Мишель Вирлажо разработали мост Мийо, который был торжественно открыт 14 декабря 2004 года.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Уже спустя 2 дня после праздничного мероприятия по конечному звену трассы А75 проехали первые автомобили. Интересен тот факт, что первый камень в строительство виадука был заложен 14 декабря, только 2001 года, а начало масштабного строительства стартовало 16 декабря 2001 года. Видимо, в планах строителей было приурочить дату открытия моста к дате начала его строительства.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Несмотря на группу лучших архитекторов и инженеров построить самый высокий автотранспортный мост в мире было необычайно трудно. По большому счету, на нашей планете есть еще два моста, которые расположены выше Мийо над поверхностью земли:Royal Gorge Bridge в США в штате Колорадо( 321 метр над землей) и китайский мост, соединяющий два берега реки Сыдухэ.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Правда, в первом случае речь идет о мосте, который могут пересекать только пешеходы, а во втором, о виадуке, опоры которого расположены на плато и их высота не в состоянии сравниться с опорами и пилонами Мийо. Именно по этим причинам французский мост Мийо считается наиболее сложным в конструктивном решении и самым высоким автомобильным мостом в мире.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

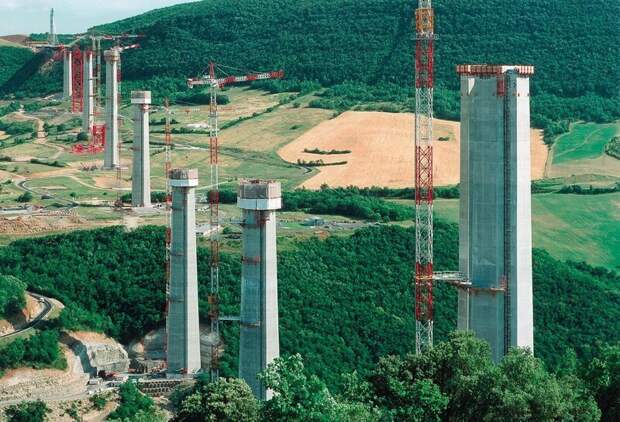

Некоторые опоры конечного звена А75 находятся на дне ущелья, которое разделяет «красное плато» и плато Лазарка. Чтобы сделать мост полностью безопасным, французским инженерам пришлось по отдельности разрабатывать каждую опору: практически все они разного диаметра и четко рассчитаны на определенную нагрузку. Ширина самой большой опоры моста достигает у своего основания почти 25 метров. Правда, в том месте, где опора соединяется с дорожным полотном, ее диаметр заметно сужается.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

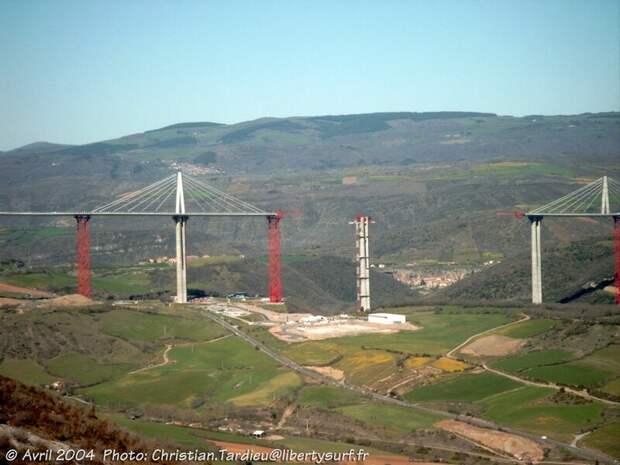

Рабочим и архитекторам, которые разрабатывали проект, во время строительных работ пришлось столкнуться с целой массой трудностей. Во-первых, потребовалось укрепить места в ущелье, где размещались опоры, а во-вторых, приходилось затрачивать довольно много времени на транспортировку отдельных частей полотна, его опор и пилонов. Стоит только представить себе, что главная опора моста состоит из 16 секций, вес каждой из них составляет 2 300 тонн. Забегая немного вперед, хотелось бы отметить, что это один из рекордов, который принадлежит мосту Мийо.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

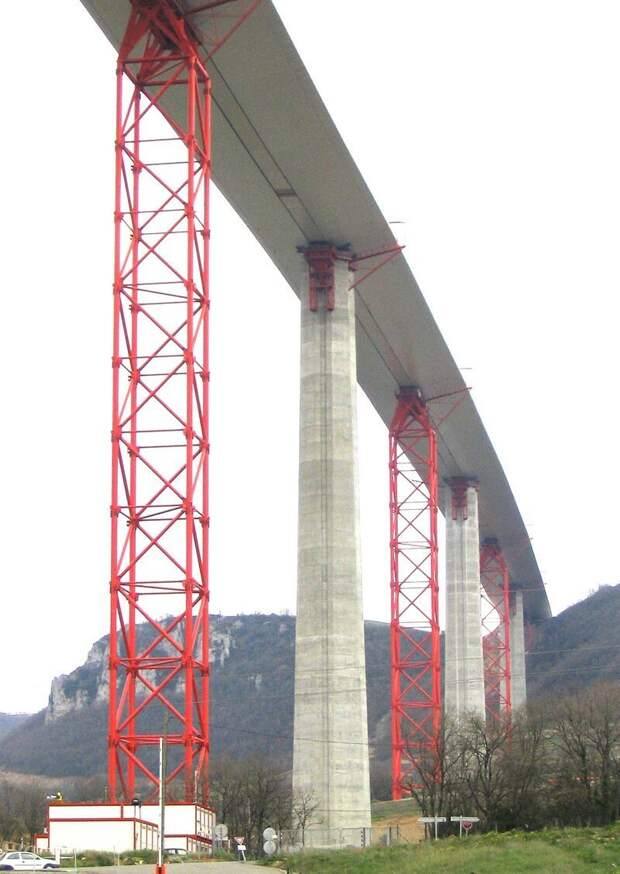

Естественно, транспортных средств, которые могли бы доставить такие массивные части опор моста Мийо в мире пока не существует. По этой причине архитекторы приняли решение доставлять части опор по частям (если так конечно можно выразиться). Каждая часть весила около 60 тонн. Довольно трудно даже вообразить, сколько времени у строителей ушло только на доставку 7 опор к месту возведения моста, и это еще не считая того, что каждая опора имеет пилон высотой чуть более 87 метров, к которому крепится 11 пар высокопрочных вант.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Однако доставка строительных материалов к объекту – не единственная трудность, с которой столкнулись инженеры. Дело все в том, что долина реки Тар всегда отличалась суровым климатом: тепло, быстро сменяющееся пронизывающим холодом, резкие порывы ветра, крутые обрывы – лишь малая часть того, что предстояло преодолеть строителям величественного французского виадука. Существуют официальные данные о том, что разработка проекта и многочисленные исследования продолжались чуть более 10 лет.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

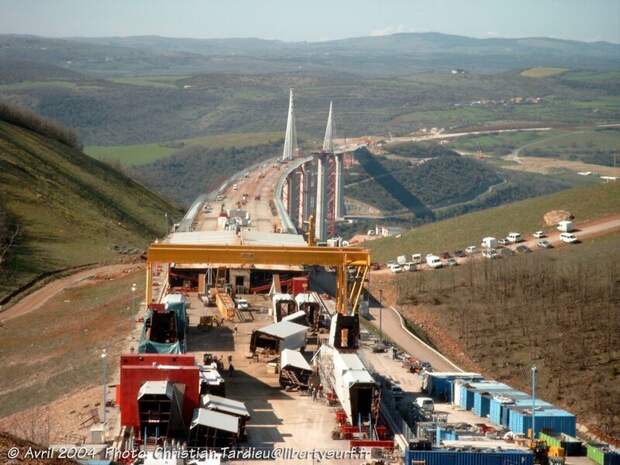

Дорожное полотно моста Мийо, как и сам его проект является уникальным, для того чтобы избежать деформации дорогостоящих металлических полотен, которые довольно трудно будет в будущем отремонтировать, ученым пришлось изобретать ультрасовременную формулу асфальтобетона. Металлические полотна довольно крепкие, но вот их вес, относительно всей гигантской конструкции, можно назвать незначительным («всего» 36 000 тонн).

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Покрытие должно было защитить полотна от деформации (быть «мягким») и в то же время отвечать всем требованиям европейских стандартов (противостоять деформации, использоваться в течение продолжительного времени без ремонта и препятствовать, так называемым, «сдвигам»). Даже самым ультрасовременным технологиям решить эту задачу в короткие сроки попросту невозможно. Во время строительства моста состав дорожного полотна разрабатывался почти три года. К слову, асфальтобетон моста Мийо признан уникальным в своем роде.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Мост Мийо — резкая критика

Несмотря на длительную разработку плана, четко выверенные решения и громкие имена архитекторов, строительство виадука изначально вызвало резкую критику. По большому счету, во Франции любое строительство вызывает резкую критику, вспомнить хотя бы базилику Сакре-Кер и Эйфелеву башню в Париже. Противники возведения виадука говорили о том, что мост будет ненадежен из-за сдвигов на дне ущелья; никогда не окупится; применение таких технологий на трассе А75 неоправданно; объездная трасса уменьшит поток туристов к городу Мийо.

Мост Мийо — резкая критика как это делается, мост, строительство

Это лишь малая часть лозунгов, с которыми обращались к правительству ярые противники возведения нового виадука. К ним прислушались и на каждый негативный призыв к общественности дали авторитетное разъяснение. Справедливости ради отметим, что оппоненты, к числу которых относились влиятельные ассоциации, так и не успокоились и продолжали свои акции протеста практически все время пока возводился мост.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Мост Мийо — революционное решение

На строительство самого знаменитого французского виадука ушло, по самым скромным подсчетам, не менее 400 миллионов евро. Естественно, эти деньги необходимо было вернуть, поэтому проезд по виадуку сделали платным: пункт, где можно оплатить «путешествие по чуду современной индустрии», находится неподалеку от небольшой деревеньки Сен-Жермен. Только на его строительство было затрачено более 20 миллионов евро.

Мост Мийо — революционное решение как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

В пункте оплаты находятся огромный крытый навес, на строительство которого ушло 53 гигантские балки. В «сезон», когда поток машин по виадуку резко увеличивается, задействуются дополнительные полосы, которых к слову, на «пропускнике» 16. На этом пункте существует и электронная система, позволяющая отслеживать количество автомобилей на мосту и их тонажность. Кстати, срок концессии «Eiffage» продлится всего 78 лет, именно столько времени выделило группе государство на покрытие своих расходов.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Скорее всего, даже вернуть себе все затраченные на строительство средства «Eiffage» не удастся. Однако на такие неблагоприятные финансовые прогнозы в группе смотрят с долей иронии. Во-первых, «Eiffage» далеко не бедствует, а во-вторых, мост Мийо послужил еще одним доказательством гениальности ее специалистов. Кстати, разговоры о том, что компании, построившие мост, потеряют деньги – не более чем вымысел.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Да, мост не строился за счет государства, но через 78 лет, если мост не принесет прибыли группе, Франция обязана будет выплатить убытки. А вот если «Eiffage удастся заработать на виадуке Мийо 375 миллионов евро раньше, чем через 78 лет, мост безвозмездно станет собственностью страны. Период концессии продлится, как уже говорилось выше – 78 лет (до 2045 года), а вот гарантию на свой величественный мост группа компаний дала на 120 лет.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Проезд по четырехполосной трассе виадука Мийо не стоит «заоблачных» сумм, как могут подумать многие. Проезд легкового автомобиля по виадуку, высота главной опоры которого выше самой Эйфелевой башни и лишь немного ниже небоскреба Эмпайр-стэйт-билдинг, обойдется всего в 6 евро (в «сезон» 7,70 евро). А вот для грузовых двухосных авто, цена на проезд составит уже 21,30 евро; для трехосных — почти 29 евро. Платить приходится даже мотоциклистам и людям, передвигающимся по виадуку на скутерах: стоимость путешествия по мосту Мийо обойдется им в 3 евро и 90 евроцентов.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Мост Виадук Мийо включает восьмипролетное стальное дорожное полотно, поддерживаемое восемью стальными столпами. Вес дорожного полотна 36 000 тонн, ширина – 32 метра, длина – 2460 метров, глубина – 4,2 метра. Длина всех шести центральных пролетов – по 342 метра, а два крайние имеют длину 204 метра каждый. Дорога с небольшим уклоном – в 3%, спускается от южной стороны к северу, ее кривизна радиусом 20 км для того, чтобы дать возможность водителям на лучший обзор. Передвижение транспорта происходит в две полосы во всех направлениях.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Движение осуществляется в две полосы в каждом направлении. Высота колонн варьируется от 77 до 244,96 метра, диаметр самой длинной колонны - 24,5 метра у основания и 11 метров у дорожного полотна. Каждая опора состоит из 16 секций, каждая секция весит 2230 тонн. Секции собирались на месте из частей массой 60 тонн, 4 метра шириной и 17 метров длиной. Каждая из опор поддерживает пилоны высотой 97 метров. Сначала были собраны колонны вместе с временными опорами, затем части полотна выдвигались через опоры при помощью гидравлических домкратов, управляемых со спутника, на 600 миллиметров каждые 4 минуты. Для крепления временных опор были использованы преднапряженные стержни диаметром 32, 50 и 75 мм.

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

немного красивых фоток от меня)

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство

Как строили Виадук Мийо - самый высокий мост в мире как это делается, мост, строительство
